De WBR is de wisselbesturingsunit voor de besturing van 8 wisselmotoren.

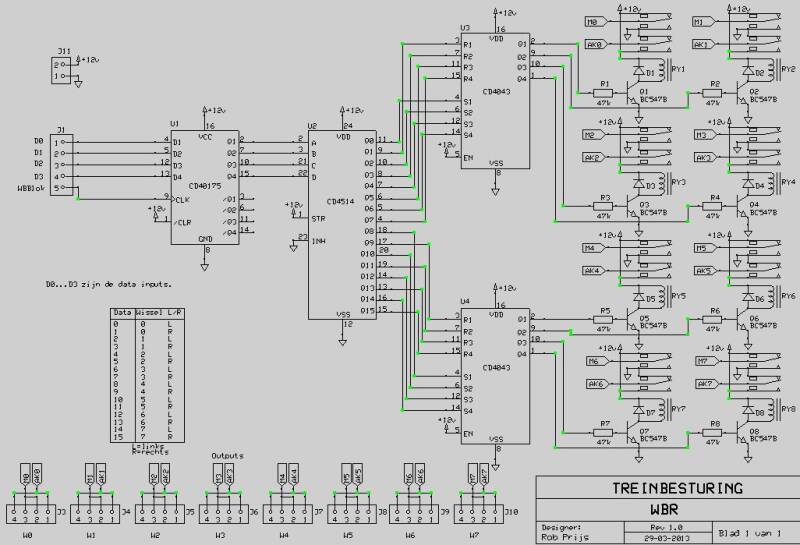

De databus komt binnen op steker J1. Op punt 5 wordt de adrespuls gezet, die ervoor zorgt dat de data op de uitgangen van U1 komt. Ic U2 decodeert de data naar 0..15 aan zijn uitgangen. Q0..Q7 gaat vervolgens naar U3. Dit is een set-reset flipflop 4x.  Q8..15 gaat naar ic U4, eveneens een 4-voudige flipflop. In U3 en U4 kan een uitgang telkens hoog of laag gezet worden, waardoor het bijbehorende relais geset of gereset wordt. Sturen we bv. data=0, dan wordt pen 2 van U3 hoog, zodat relais RY1 wordt bekrachtigd en M0 met massa wordt verbonden en AK0 aan 12 V komt. Op deze 2 laatste punten wordt een wisselmotor aangesloten:

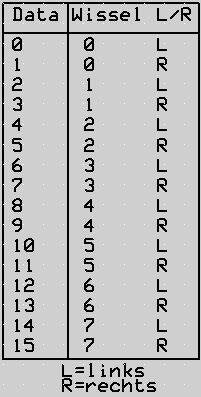

Sturen we data=1, dan zal hetzelfde relais terugklappen naar zijn eerste positie. Er zijn dus telkens 2 data getallen nodig om een wissel links of rechts te zetten. Voor de programmering houd ik altijd aan dat 0 = linksaf en 1 = rechtsaf. Voor de overige wissels zijn andere data nodig:
